永磁直驅電機主要是由轉子、端蓋及定子等各部件組成。永磁直驅電機的定子結構與普通的感應電動機的結構非常相似，轉子結構與異步電動機的最大不同是在轉子上放有高質量的永磁體磁極，根據在轉子上安放永磁體的位置的不同，永磁直驅電機通常被分為表面式轉子結構和內置式轉子結構。

永磁直驅電機通過低速大扭矩設計,直接驅動攪拌軸,去除傳統的減速機或皮帶輪,減少傳動損失,降低設備整體能耗,且能省去減速機等日常維護成本,大大節省了生產成本。

稀土永磁直驅電機的特點：

1、結構簡單 運行可靠。

永磁電機采用稀土永磁材料替代了異步電機的勵磁繞組，結構簡單、運行可靠。

2、體積小，重量輕，耗材少。

由于稀土永磁材料的高磁能積和高矯頑力，實現了電機磁路系統的小型化、輕量化。

3、節能高效。

一是由于磁路系統的小型化，繞組亦趨小，從而減少了電機的銅損和鐵損，效率提高；二是在轉子上嵌人稀土永磁材料后，在正常工作時轉子與定子磁場同步運行，轉子因無繞組所以無感生電流，不存在轉子電阻和磁滯損耗；三是定子電流中無勵磁電流分量，功率因數高，定子電流小，定子側銅損下降，提高了電機效率。

4、調速大轉矩。

可通過附帶控制柜根據工況需求和變化調整轉速獲得理想的轉速和足夠大的與工藝要求相匹配的轉矩。避免無謂的功率消耗?？筛鶕?jù)工藝或工況需要設置從啟動到達到工作轉速的時間。也可以根據工藝要求設置不同時段所需的攪拌速度。

5、起動力矩大。

在需要大啟動轉矩的設備中，較好地解決了“大馬拉小車”的現象，提高了系統的運行效能。

6、柔性啟動。

在大功率、重載荷工況下有效保護設備。

7、功率因數高。

在稀土永磁電機轉子中無感應電流勵磁，定子繞組呈現阻性負載，電機的功率因數近于 1；減小了定子電流，進一步提高了電機的效率。同時功率因數的提高，提高了電網的品質因數，減少了輸變電線路的損耗。

8、力能指標好。

異步電動機在低負載率 (即不在額定點運行)的情況下，效率和功率因數下降嚴重。有關科技人員研究得出結論：Y系列電機在 60％的負荷下工作時，效率下降15％，功率因數下降30％，力能指標下降40％。而永磁電機的效率和功率因數下降甚微，當電機只有20％負荷時，其力能指標仍為滿負荷的 80％以上。永磁電動機的效率在較大的負載變化范圍內平坦變化保持高效率，節能效果突出。啟動負載大、運行負載小的工況，節能效更好。

9、溫升低。

轉子由稀土永磁材料替代了銅線繞組，不存在銅損和鐵損，定子繞組中幾乎不存在無功電流，這樣電機溫升低。

10、可大氣隙化，便于構成新型磁路。

11、電樞反應小，抗過載能力強。

12、故障率低。

由于其結構簡單；故障率極低?；緹o維護，降低了生產維護成本。

13、潔凈環保

無油污和噪音污染

14、科學控制

系統專用控制器具有遠程通信、組網控制和現場操作控制功能。既可在中心控制室對每臺設備實現遠程編程和操作控制，也可在設備現場操作控制。同時，每臺設備的工作狀況還可以通過網絡上傳到中心控制室。

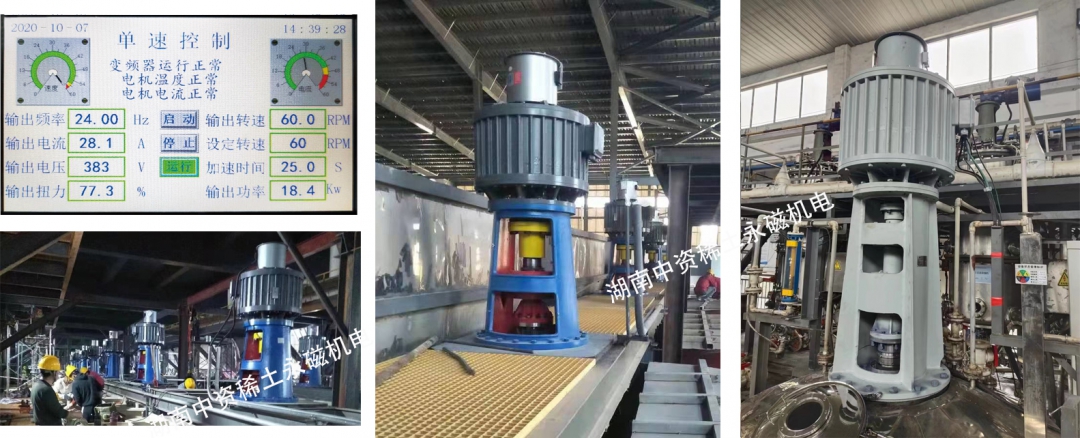

產品使用現場：
